應用
HSBMT、HSBFT是由聚烯烴和熱熔膠復合生產而成的熱收縮套管,用于保護連接、防水防腐蝕,可以在粗糙的環境中加強固定和防震動,具有很好的絕緣保護電子連接器的功能。與常規的連接器相比,具有耐久性、易于安裝、安裝成本低的優勢。
特性
收縮率3:1
材料優異的延伸性能,抗機械損害
透明度佳,提高更好的抗拉力
高彈性能,管材不易變形
操作溫度范圍
操作溫度: -55℃~125℃
開始收縮溫度: 80℃
最低完全收縮溫度: 130℃
性能參數
Test Item  | Characteristics  | Test condition  | |
Unaged  | Tensile strength  | Min. 16MPa  | Room temp.  |
Elongation  | Min. 200%  | ||
Aged  | Tensile strength  | Min. 11.5MPa  | 136℃/7 days  |
Elongation  | Min. 100%  | ||
Voltage withstand and breakdown Voltage(Unaged)  | Withstand 2.5 KV for 1minute and breakdown  | Room temp.  | |
Voltage withstand and breakdown Voltage(Aged)  | Withstand 2.5 KV for 1minute and breakdown at least half of unaged breakdown voltage  | 136℃/7 days  | |
Copper corrosion  | No corrosion of bare copper  | 136℃/7 days  | |
Copper stability  | No sign of degradation Min.Elongation 100%  | 136℃/7 days  | |
Cold bend  | No crack  | -30℃/4 hrs  | |
Maximum secant modulus(2%)  | 250 MPa  | -  | |
Volume resistivity  | Min.1014Ω-cm  | -  | |
Heat shock  | No crack  | 200℃/4 hrs  | |
產品規格

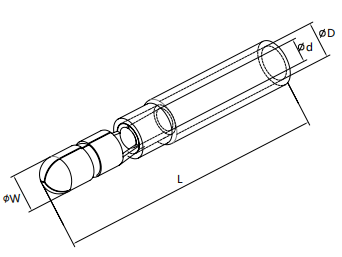

Part. No  | Wire Range  | Stud Size(mm)  | (mm)  | Length(mm)  | Insulator  | Color  | |||
A.W.G  | mm2  | Size  | d  | D  | W  | L  | |||
MPD 1-156  | 22-18  | 0.5-1.0  | 0.4  | 1.7  | 4.7  | 4.0  | 31  | PE  | Red  |
MPD 2-156  | 16-14  | 1.5-2.5  | 0.4  | 2.3  | 5.7  | 4.0  | 34  | PE  | Blue  |
MPD 5-156  | 12-10  | 4.0-6.0  | 0.4  | 3.5  | 6.7  | 5.0  | 34  | PE  | Yellow  |

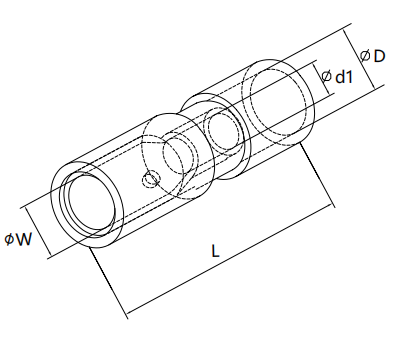

Part. No  | Wire Range  | Stud Size(mm)  | (mm)  | Length(mm)  | Insulator  | Color  | |||
A.W.G  | mm2  | Size  | d  | D  | W  | L  | |||
FRD1-156  | 22-18  | 0.5-1.0  | 0.4  | 1.7  | 4.7  | 4.0  | 25  | PE  | Red  |
FRD2-156  | 16-14  | 1.5-2.5  | 0.4  | 2.3  | 5.7  | 4.0  | 26  | PE  | Blue  |
FRD5-195  | 12-10  | 4.0-6.0  | 0.4  | 3.4  | 6.7  | 5.0  | 29  | PE  | Yellow  |
